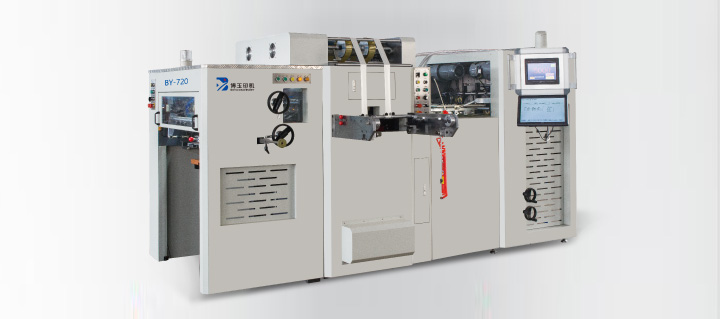

BY-720F 全自动烫金模切机
技术特点
●本机应用高强度叼纸牙排，开牙叼纸机构能适应各种类型纸板。前后定位及侧定位机构使纸张的模切精度得以保障。
●本机主传动采用蜗轮蜗杆副及曲轴连杆机构，采用轴瓦形式连接，减少运动间隙，避免蜗轮蜗杆冲击，运转平稳，模切压力大，且具有高点保压功能，蜗轮由耐磨性好的铝青铜制造，使用寿命长。
●该机采用三元凸轮分度机构，调压装制，气动锁版。采用进口链条传动，进口气动离合器。
●给纸采用飞达输纸方式，降低了对纸张的要求。适用最小纸张320MMX210MM。
●气动锁版机构可使换版，垫版更加灵活方便。
●采用进口气动离合器，结合分离稳定可靠，刹车角度小，可传递大扭矩。
●可编程序控制器及可旋转的人机界面，数字显示机器的工作速度，加工张数，总运行时间，机器的故障显示使故障排除操作方便。实现给纸，模切，收纸各部分的自动控制，及实时监控，配合各部位的安全装置，使操作安全可靠。
●模切压力前后可单独调节，手动盘车方便省力。
●自动收纸、齐纸装制使收纸方便，整齐，配有小纸专用收纸器。
●钢板可以根据用户要求做成4+1型，更换钢板轻松快捷。
●输纸机构装置了双张检测。
●全机四个前规，两个侧拉规均采用光纤检测，精度高，及时发现输纸不到位情况并停车报警，避免出现废品。
技术参数
| 最大输纸尺寸 | 720x520mm |
| 最小输纸尺寸 | 320x210mm |
| 最大模切尺寸 | 710x510mm |
| 最大烫金尺寸 | 700x500mm |
| 温度 | 0- 199 ℃ |
| 最大箔卷直径 | 100mm 1" core |
| 最大压力 | 200KN |
| 最大模切速度 | 7000 s/h |
| 烫金速度 | 5000s/h |
| 纸张厚度 |
board 0.1-1.5mm,
E shape corrugated
|
| 模切精度 | ±0.1mm |
| 加热区数 | 3 |
|
烫金轴数
|
4 |
| 主机功率 | 7.5kw |
| 总负载 | 25kw |
| 整机重量 | 7000kg |
| 机器外形尺寸 | 3500 x2200 x1850mm |
局部介绍
-
输纸部 -
飞达 -
电器箱 -
离合器 -
横向烫金 -
显示器
